公司產(chǎn)品
新聞中心
- 塞拉尼斯和南線公司合作開發(fā)出復(fù)合材料芯體的公用事業(yè)輸電導(dǎo)線
- 先進(jìn)的消防水帶采用聚氨酯材料制成
- 美研發(fā)新型熱塑性工程塑料 我國塑企必須“走出去”
- 轎車被“解剖” 100多個(gè)零部件都是塑料
- PA尼龍面料的產(chǎn)品特點(diǎn)及技術(shù)概述
- 工程塑料的發(fā)展給塑膠行業(yè)帶來無限光明
- 冬季PA尼龍面料的保暖與養(yǎng)護(hù)問題你了解嗎？
- PA610，PA612，透明尼龍的發(fā)展趨勢
- 以下幾種尼龍?jiān)显谄囶I(lǐng)域的用途廣泛！
- 只知道常規(guī)尼龍？今天五大特種尼龍帶你一次性了解！
- PA610改性尼龍與PA66改性尼龍
- 新款3D打印機(jī) 塑料球作原料
- 工程塑料齒輪疲勞壽命有限元分析
- 塑料巨頭蘇威投資超高性能復(fù)合材料
技術(shù)中心
- PA66尼龍普通料與原包料的區(qū)別
- 食品級(jí)PA66增強(qiáng)尼龍?jiān)鯓討?yīng)用在生活中？
- 玻纖增強(qiáng)尼龍PA66如何獲得更好的阻燃性
- 關(guān)于30%PA66增強(qiáng)尼龍顆粒的簡單介紹
- 長纖維增強(qiáng)改性塑料的基本概念
- 可降解牙刷絲主要采用PA610,PA612等材質(zhì)
- PA尼龍?jiān)项A(yù)防材料黃變的？
- 怎樣完善PA尼龍注塑方面的問題
- 使用尼龍610,尼龍612加纖材料
- PA610尼龍樹脂的選擇方案以及應(yīng)用
- PA612，PA66注塑加工以下4點(diǎn)必須注意!
- 聚酰胺PA6和PA66的性能與結(jié)構(gòu)
- 尼龍?jiān)显谧枞技?jí)別上的提升
- 透明尼龍：兼具性能及成本優(yōu)勢
新聞中心>>
改性塑料增韌技術(shù)全面解析
發(fā)布日期：2017-05-20 10:29:00
如今，改性塑料在國民生活中扮演的角色越來越重要，尤其在汽車、家電等領(lǐng)域發(fā)揮著不可替代的作用。而對于門類眾多的改性塑料技術(shù)而言，塑料增韌技術(shù)一直被學(xué)術(shù)和工業(yè)界研究和關(guān)注，因?yàn)椴牧系捻g性往往對產(chǎn)品的應(yīng)用起著決定性的影響。本文，將為大家解答有關(guān)塑料增韌的幾個(gè)問題：
1.塑料的韌性如何測試與評估？
2.塑料增韌的原理何在？
3.常用的增韌劑有哪些？
4.塑料都有哪些增韌方法？
5.如何理解增韌必先增容？
一、塑料韌性的性能表征
剛性越大材料越不容易發(fā)生形變，韌性越大則越容易發(fā)生形變
韌性與剛性相對，是反映物體形變難易程度的一個(gè)屬性，剛性越大材料越不容易發(fā)生形變，韌性越大則越容易發(fā)生形變。通常，剛性越大，材料的硬度、拉伸強(qiáng)度、拉伸模量（楊氏模量）、彎曲強(qiáng)度、彎曲模量均較大；反之，韌性越大，斷裂伸長率和沖擊強(qiáng)度就越大。沖擊強(qiáng)度表現(xiàn)為樣條或制件承受沖擊的強(qiáng)度，通常泛指樣條在產(chǎn)生破裂前所吸收的能量。沖擊強(qiáng)度隨樣條形態(tài)、試驗(yàn)方法及試樣條件表現(xiàn)不同的值，因此不能歸為材料的基本性質(zhì)。
不同的沖擊試驗(yàn)方法所得到的結(jié)果是不能進(jìn)行比較的
沖擊試驗(yàn)的方法很多，依據(jù)試驗(yàn)溫度分：有常溫沖擊、低溫沖擊和高溫沖擊三種；依據(jù)試樣受力狀態(tài)，可分為彎曲沖擊-簡支梁和懸臂梁沖擊、拉伸沖擊、扭轉(zhuǎn)沖擊和剪切沖擊；依據(jù)采用的能量和沖擊次數(shù)，可分為大能量的一次沖擊和小能量的多次沖擊試驗(yàn)。不同材料或不同用途可選擇不同的沖擊試驗(yàn)方法，并得到不同的結(jié)果，這些結(jié)果是不能進(jìn)行比較的。
二、塑料增韌機(jī)理及影響因素

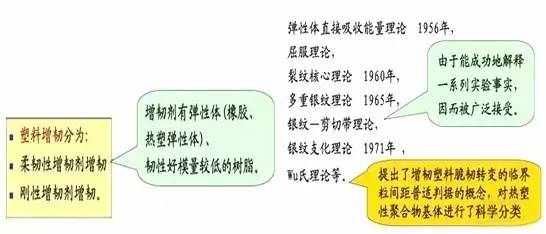

銀紋-剪切帶理論
在橡膠增韌塑料的共混體系中，橡膠顆粒的作用主要有兩個(gè)方面：
一方面，作為應(yīng)力集中的中心，誘發(fā)基體產(chǎn)生大量的銀紋和剪切帶；
另一方面，控制銀紋的發(fā)展使銀紋及時(shí)終止而不致發(fā)展成破壞性的裂紋。
銀紋末端的應(yīng)力場可以誘發(fā)剪切帶而使銀紋終止。當(dāng)銀紋擴(kuò)展到剪切帶時(shí)也會(huì)阻止銀紋的發(fā)展。在材料受到應(yīng)力作用時(shí)大量的銀紋和剪切帶的產(chǎn)生和發(fā)展要消耗大量的能量，從而使得材料的韌性提高。銀紋化宏觀表現(xiàn)為應(yīng)力白發(fā)現(xiàn)象，而剪切帶則與細(xì)頸產(chǎn)生相關(guān)，其在不同塑料基體中表現(xiàn)不同。
例如，HIPS基體韌性較小，銀紋化，應(yīng)力發(fā)白，銀紋化體積增加，橫向尺寸基本不變，拉伸無細(xì)頸；增韌PVC，基體韌性大，屈服主要由剪切帶造成，有細(xì)頸，無應(yīng)力發(fā)白；HIPS/PPO，銀紋、剪切帶都占有相當(dāng)比例，細(xì)頸和應(yīng)力發(fā)白現(xiàn)象同時(shí)產(chǎn)生。
影響塑料增韌效果的因素主要有三點(diǎn)
基體樹脂的特性
研究表明，提高基體樹脂的韌性有利于提高增韌塑料的增韌效果，提高基體樹脂的韌性可通過以下途徑實(shí)現(xiàn)：
增大基體樹脂的分子量，使分子量分布變得窄??；
通過控制是否結(jié)晶以及結(jié)晶度、晶體尺寸和晶型等提高韌性。例如，PP中加入成核劑提高結(jié)晶速率，細(xì)化晶粒，從而提高斷裂韌性。
增韌劑的特性和用量
A.增韌劑分散相粒徑的影響——對于彈性體增韌塑料，基體樹脂的特性不同，彈性體分散相粒徑的最佳值也不相同。例如，HIPS中橡膠粒徑最佳值為0.8-1.3μm，ABS最佳粒徑為0.3μm左右，PVC改性的ABS其最佳粒徑為0.1μm左右。
B.增韌劑用量的影響——增韌劑的加入量存在一個(gè)最佳值，這與粒子間距參數(shù)有關(guān)；
C.增韌劑玻璃化轉(zhuǎn)變溫度的影響——一般彈性體的玻璃化溫度越低，增韌效果越好；
D.增韌劑與基體樹脂界面強(qiáng)度的影響——界面粘結(jié)強(qiáng)度對增韌效果的影響不同體系有所不同；
E.彈性體增韌劑結(jié)構(gòu)的影響——與彈性體類型、交聯(lián)度等有關(guān)。
兩相間的結(jié)合力
兩間具備良好的結(jié)合力，可以使得應(yīng)力發(fā)生時(shí)可以在相間進(jìn)行有效的傳遞從而消耗更多的能量，宏觀上塑料的綜合性能就越好，其中尤以沖擊強(qiáng)度的改善最為顯著。通常這種結(jié)合力可以理解為兩相之間的相互作用力，接枝共聚和嵌段共聚就是典型的增加兩相結(jié)合力的方法，不同的是它們通過化學(xué)合成的方法形成了化學(xué)鍵，如接枝共聚物HIPS、ABS，嵌段共聚物SBS、聚氨酯。
對于增韌劑增韌塑料而言，屬于物理共混的方法，但是其原理是一樣的。理想的共混體系應(yīng)是兩組分既部分相容又各自成相，相間存在一界面層，在界面層中兩種聚合物的分子鏈相互擴(kuò)散，有明顯的濃度梯度，通過增大共混組分間的相容性，使其具備良好的結(jié)合力，進(jìn)而增強(qiáng)擴(kuò)散使界面彌散，加大界面層的厚度。而這，即是塑料增韌亦是制備高分子合金的關(guān)鍵技術(shù)之所在——高分子相容技術(shù)！
三、塑料增韌劑有哪些？如何劃分？

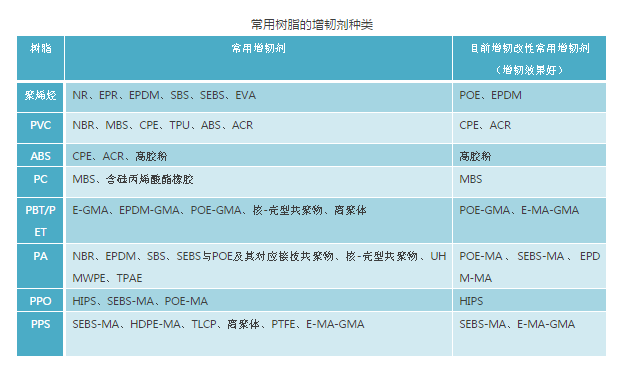

塑料常用的增韌劑如何劃分
橡膠彈性體增韌：EPR（二元乙丙）、EPDM（三元乙丙）、順丁橡膠（BR）、天然橡膠（NR）、異丁烯橡膠（IBR）、丁腈橡膠（NBR）等；適用于所用塑料樹脂的增韌改性；
熱塑性彈性體增韌：SBS、SEBS、POE、TPO、TPV等；多用于聚烯烴或非極性樹脂增韌，用于聚酯類、聚酰胺類等含有極性官能團(tuán)的聚合物增韌時(shí)需加入相容劑；
核-殼共聚物及反應(yīng)型三元共聚物增韌：ACR（丙烯酸酯類）、MBS（丙烯酸甲酯-丁二烯-苯乙烯共聚物）、PTW（乙烯-丙烯酸丁酯—甲基丙烯酸縮水甘油酯共聚物）、E-MA-GMA（乙烯-丙烯酸甲酯—甲基丙烯酸縮水甘油酯共聚物）等；多用于工程塑料以及耐高溫高分子合金增韌；
高韌性塑料共混增韌：PP/PA、PP/ABS、PA/ABS、HIPS/PPO、PPS/PA、 PC/ABS、 PC/PBT等；高分子合金技術(shù)是制備高韌性工程塑料的重要途徑；
其它方式增韌：納米粒子增韌（如納米CaCO3）、沙林樹脂（杜邦金屬離聚物）增韌等。
在實(shí)際的工業(yè)生產(chǎn)中，改性塑料的增韌大概分以下情況：
a、合成樹脂本身韌性不足，需要提高韌性以滿足使用需求，如GPPS、均聚PP等；
b、大幅度提高塑料的韌性，實(shí)現(xiàn)超韌化、低溫環(huán)境長期使用的要求，如超韌尼龍；
c、對樹脂進(jìn)行了填充、阻燃等改性后引起了材料的性能下降，此時(shí)必須進(jìn)行有效的增韌。
通用塑料一般都是通過自由基加成聚合而得，分子主鏈及側(cè)鏈不含極性基團(tuán)，增韌時(shí)添加橡膠粒子及彈性體粒子即可獲得較好的增韌效果；而工程塑料一般是由縮合聚合而得，分子鏈的側(cè)鏈或端基含有極性基團(tuán)，增韌時(shí)可通過加入官能團(tuán)化的橡膠或彈性體粒子較高的韌性。
4、塑料增韌關(guān)鍵在于增容
一般而言，塑料在受到外力作用時(shí)以界面脫黏、空洞化、基體剪切屈服的過程吸收、耗散能量，除了非極性塑料樹脂增韌時(shí)可以直接加入與其相容性好的彈性體粒子（相似相容原理）時(shí)，其它極性樹脂都需要有效的增容才能實(shí)現(xiàn)最終增韌的目的。前面提到的幾類接枝共聚物作為增韌劑時(shí)，都會(huì)與基體產(chǎn)生強(qiáng)烈的相互作用，例如：
(1) 帶環(huán)氧官能團(tuán)型增韌機(jī)理：環(huán)氧基團(tuán)開環(huán)后與聚合物端羥基、羧基或胺基發(fā)生加成反應(yīng)；
(2) 核殼型增韌機(jī)理：外層官能團(tuán)與組分充分相容，橡膠起到增韌效果；
(3) 離聚體型增韌機(jī)理：借助金屬離子與高分子鏈的羧酸根之間的絡(luò)合作用形成物理交聯(lián)網(wǎng)絡(luò)，從而起到增韌的作用。

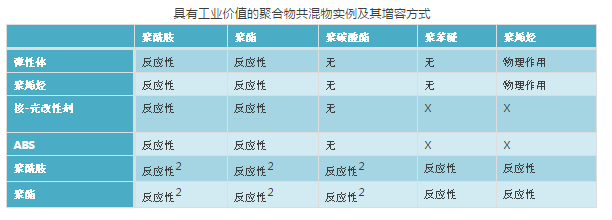

實(shí)際上，如果把增韌劑看作一類聚合物，就可以把這種增容原理延伸到所有的高分子共混物中。如下表，工業(yè)上制備有用的聚合物共混物時(shí)，反應(yīng)性增容是我們必須要運(yùn)用的技術(shù)，此時(shí)增韌劑就有了不一樣的意義，“增韌相容劑”，“界面乳化劑”的稱謂就顯得格外形象！
X——表示此類共混物的文獻(xiàn)報(bào)道較少；無——表示不需要有效增容即可獲得有用的聚合物共混物；反應(yīng)性2——表示共混物之間共混時(shí)可原位生成有用的接枝或嵌段共聚物提高組分間的相容性

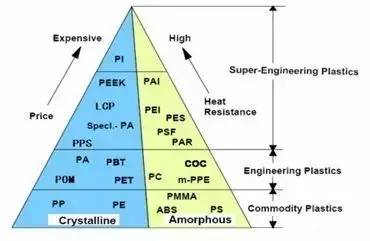

綜上，塑料增韌無論對于結(jié)晶性塑料還是無定形塑料同等重要，而從通用塑料、工程塑料到特種工程塑料其耐熱性逐漸提高，成本價(jià)格也不斷攀升，這樣就對增韌劑的耐熱性、耐老化性等提出了更高的要求，同時(shí)也是對塑料改性增韌技術(shù)一次大的考驗(yàn)，而最重要的也是最關(guān)鍵的一條就是和基體及組分保持良好的相容性！
如果您有關(guān)于改性塑料增韌技術(shù)全面解析的需求或者疑問，可以撥打電話與我們共同探討交流，歡迎您的來電！
尼龍PA610樹脂 尼龍PA612樹脂 尼龍PA1010樹脂 尼龍PA1212樹脂 技術(shù)咨詢熱線：18602297376
